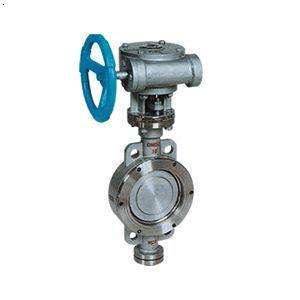

高温蝶阀为了满足高温需求,必须满足的要求
发布时间:2018-11-22 来源:艾德威尔•瑞拓
现如今高温蝶阀的应用广泛,但是对于高温蝶阀的设备需求相信各位了解的却并不算多。虽然高温蝶阀名称中带有高温,但是却并不是无上限的耐高温。为了满足高温需求,必须满足以下要求:
1、阀体材料
阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算最小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况最高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。
2、阀杆材料
4、高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料最高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。
高温蝶阀的研制, 主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结 构的设计等问题, 并通过试验选取了超高温填料,为石化行业催化裂化装置系统用阀门的设计和制造。
1、阀体材料
阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算最小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况最高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。
2、阀杆材料
根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大 。根据屈服强度,并考虑持久强度计算得到的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。
4、高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多, 氧化现象越严重。柔性石墨填料最高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。
高温蝶阀的研制, 主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结 构的设计等问题, 并通过试验选取了超高温填料,为石化行业催化裂化装置系统用阀门的设计和制造。
