高温蝶阀

您的位置:主页 > 产品中心 > 特阀 >

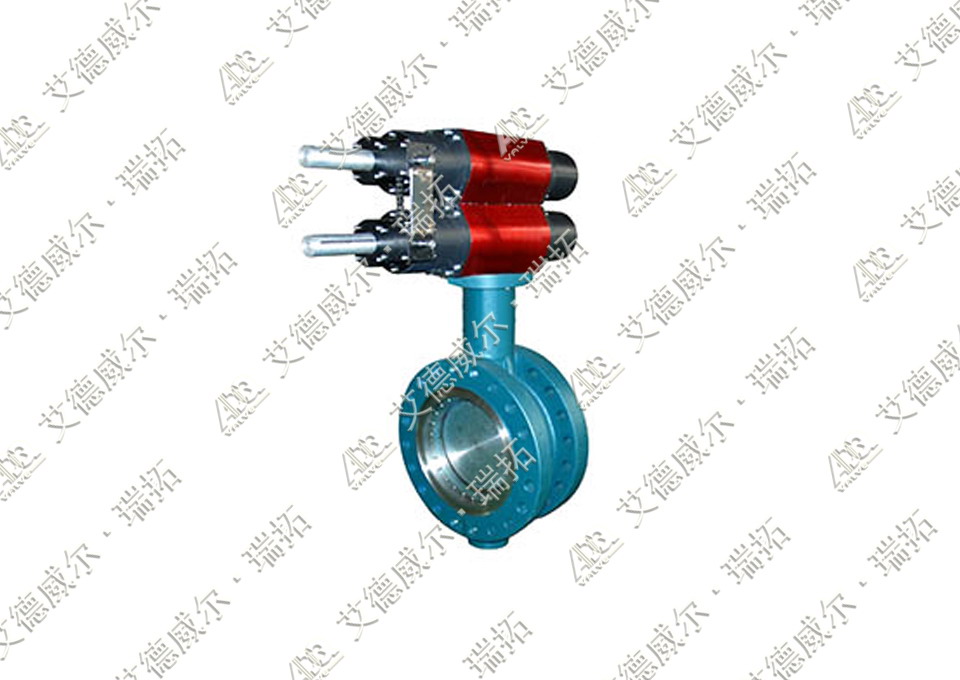

高温蝶阀

高温蝶阀口径 :4″~ 88″

温度:-29 ~ 816℃

功能:切断ANSI IV 、V级别 兼备 调节(防烟尘)

高温蝶阀采用三偏心结构,阀座和蝶板密封面均为斜锥面,通过执行机构驱动,提高密封面密封比压,实现ANSI VI 到零泄漏级别的可靠力矩密封;

密封副无滑动机械磨损;适用于快速安全切断;

频繁开启关闭切断;

大流量低压差调节兼备切断使用。


高温蝶阀用途及优势

Adqvalve高温蝶阀,适用于达到400℃,<800℃的工况场合。对各种高温介质进行严密切断,需要克服介质从常温到高温变化时,对阀体各零部件产生的热胀冷缩变形影响;

又要克服温度变化时,管道对阀门的拉伸、挤压、扭曲变形的影响;

还要考虑高温工况驱动执行机构的设计与材料选择,要克服高温传递热量和高温环境的长期使用;

另外阀轴要有降温设计,使传递到执行机构的温度,符合其使用要求。


与传统高温调节蝶阀不同的是,Adqvalve高温蝶阀的密封组件,是严密配合的,能够达到良好切断介质的功能,其金属部件和密封结构,在温度变化时,可以补偿变形,继续保持严密切断,并能长期使用,同时,斜置密封面角度能够防止热膨胀滞涩的发生,在高温工况下启闭正常。


Adqvalve综合各项因素设计制造的高温蝶阀,具有耐高温环境的气动执行机构;耐高温工况自动补偿的密封圈等特点,为众多新材料化工企业解决了工艺难题,并且推进了工业控制阀的更新换代,向着高效节能发展。


高温蝶阀应用领域

高温蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,适应耐高温、高压及耐腐蚀、抗磨损等行业。



设计制造标准、检验标准、功能选项

形式

三偏心金属密封型、低温型、高温型



设计标准


API6DAPI609ASME B16.34BS EN 12516:2005

BS EN 5932004GB12238-89



法兰标准

ASME B16.5ANSI B16.10:2000MSS SP-44ISO 5752:1982GB9113



结构长度

API609GB12221-89

标准规范

连接形式

对夹、法兰、焊接、支耳式



检验标准

API598ASTM B16.104GB/T4213GB/T13927MSS SP-82



阀门标牌

MSS SP61 API 609:2004



防火安全及认证

本质安全防火、BS EN ISO 10497: 2004



压力等级

ANSIClass150lb

300LB

600LB

900LB

1500LB

气动控制 可选功能



位置反馈

触点信号、感应信号



快速动作功能

气控阀组、放大器



双保险复位

双电磁阀并联安全复位



安全复位控制

手动安全解锁复位控制



调节信号

输入DC420 m A



反馈信号

输出DC420 m A



信号优先动作

单、双电控电磁阀



调节带位置反馈

定位器带开关位置反馈功能



三断保护

断电、断气、断信号保护功能



保位功能

锁止阀



防喘功能

控制组合器



调速功能

调速器



双保险复位调节

调节控制单元



手动机构

直接作用于活塞的直动式 手动操作机构




产品名称:高温蝶阀
